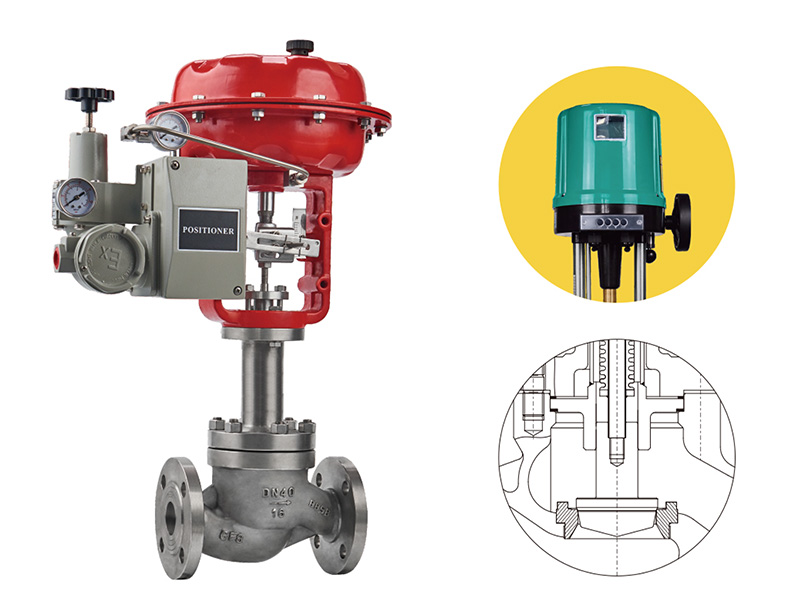

Технические требования к установке пневматических регулирующих клапанов

В системах промышленной автоматизации пневматические регулирующие клапаны являются ключевым оборудованием для точного регулирования расхода, давления и уровня жидкости. Они широко используются во многих областях, включая нефтяную, химическую, энергетическую и металлургическую. Качество их установки напрямую влияет на стабильность системы, точность регулирования и срок службы оборудования. Соблюдение строгих технических требований к установке крайне важно для обеспечения надлежащей работы и оптимальной производительности пневматических регулирующих клапанов.

Предварительная подготовка крайне важна для обеспечения бесперебойной установки. Сначала проведите комплексную проверку пневматического регулирующего клапана, чтобы убедиться, что модель, технические характеристики и материалы соответствуют проектным требованиям. Убедитесь, что корпус клапана, сердечник клапана и седло клапана целы и не имеют дефектов, таких как трещины и микроотверстия. Также проверьте герметичность и гибкость пневматического привода и убедитесь, что такие компоненты, как цилиндр и поршень, работают правильно, без заеданий. Кроме того, проверьте наличие и исправность всех вспомогательных устройств, таких как позиционеры, фильтры, предохранительные клапаны и электромагнитные клапаны. Клапаны, которые могли быть повреждены при транспортировке, должны быть испытаны давлением и герметичностью по мере необходимости для обеспечения надёжного качества. На месте установки необходимо очистить трубопровод от мусора, ржавчины, сварочного шлака и т.д., чтобы предотвратить попадание этих загрязнений в клапан и повреждение сердечника и седла клапана, что может повлиять на герметичность клапана и точность регулировки.

Правильный монтаж имеет решающее значение для обеспечения работоспособности пневматических регулирующих клапанов. Пневматические регулирующие клапаны следует устанавливать вертикально на горизонтальных трубопроводах штоком вверх. Это гарантирует правильное положение сердечника клапана под действием силы тяжести и предотвращает неточную регулировку из-за его смещения. Кроме того, клапан следует устанавливать в месте, удобном для эксплуатации, обслуживания и ремонта, с достаточным пространством вокруг сердечника. Что касается трубных соединений, клапаны могут быть соединены с трубами посредством фланцев, резьбовых и сварных соединений. При использовании фланцев убедитесь, что уплотнительная поверхность фланца ровная и чистая, материал прокладки совместим со средой, а болты затянуты равномерно и симметрично для предотвращения утечек. При использовании резьбовых соединений обратите внимание на характеристики резьбы и направление вращения. Для обеспечения герметичности соединения используйте изоляционную ленту или герметик во время соединения. При сварке примите необходимые меры предосторожности, чтобы предотвратить повреждение клапана из-за высоких температур сварки. После сварки проверьте качество сварных швов. Кроме того, соединение пневматического привода с корпусом клапана должно быть прочным и надежным, а угол установки должен соответствовать проектным требованиям для обеспечения эффективной передачи усилия привода на сердечник клапана.

Монтаж системы подачи воздуха пневматического регулирующего клапана также имеет решающее значение. Источник воздуха должен быть чистым и сухим, без влаги, масла и примесей. Несоблюдение этого требования может повлиять на работу пневматических приводов и даже привести к коррозии и повреждению компонентов. Поэтому на входе источника воздуха следует установить редукционный клапан фильтрующего типа для фильтрации и снижения давления воздуха, стабилизируя его в требуемом рабочем диапазоне клапана. При подключении трубопровода источника воздуха используйте подходящие материалы труб, например, медные или нейлоновые, и обеспечивайте герметичность соединений без утечек. Кроме того, трубопровод источника воздуха должен быть минимизирован и не иметь изгибов для снижения сопротивления потоку воздуха и обеспечения быстрой и стабильной подачи воздуха к пневматическому приводу.

После установки пневматический регулирующий клапан должен быть тщательно проверен и отлажен. Проверьте надежность установки клапана, отсутствие люфтов и утечек в соединениях, правильность подключения воздуховода и соответствие давления требованиям. Во время отладки вручную управляйте пневматическим приводом, чтобы убедиться в плавности хода сердечника клапана и отсутствии заеданий. Затем подайте сигнал через систему управления, чтобы проверить соответствие открытия клапана сигналу и удовлетворительность регулирования. Во время ввода в эксплуатацию параметры вспомогательного оборудования, такого как позиционеры, должны быть скорректированы в соответствии с фактическими условиями эксплуатации, чтобы обеспечить точное и быстрое реагирование клапана на сигналы управления и точное регулирование.
Технические условия на монтаж пневматических регулирующих клапанов охватывают несколько этапов, включая предварительную подготовку, порядок установки, монтаж системы подачи воздуха, а также проверку и ввод в эксплуатацию после установки. Только строгое соблюдение этих требований позволяет гарантировать качество монтажа пневматических регулирующих клапанов, стабильную и надежную работу в составе систем промышленной автоматизации и надежную поддержку безопасного и эффективного промышленного производства.
