Принцип работы электроприводов шаровых кранов

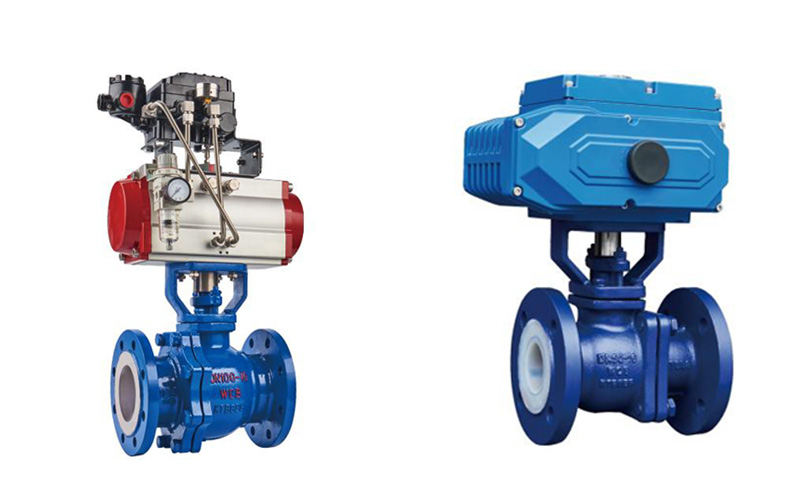

В системах промышленной автоматизации и управления потоками электрические шаровые краны широко используются благодаря простоте эксплуатации и превосходной герметичности. Принцип работы электроприводов шаровых кранов, являясь ключевым компонентом для управления шаровыми кранами и обеспечения точного управления, напрямую влияет на общую эффективность и надежность системы. Более глубокое понимание принципов работы электроприводов шаровых кранов способствует более эффективному применению и обслуживанию соответствующего оборудования.

Электроприводы шаровых кранов состоят из основных компонентов, включая двигатель, редуктор, трансмиссию, модуль управления и устройство обратной связи по положению. Двигатель, являющийся источником питания привода, при подаче питания создает вращательное усилие, обеспечивая начальное движущее усилие для открытия и закрытия шарового крана. Однако высокая скорость и низкий крутящий момент двигателя не могут напрямую удовлетворить требования к крутящему моменту для открытия и закрытия шарового крана. Это обуславливает необходимость использования редуктора. Редуктор посредством передаточных элементов, таких как зубчатые и червячные передачи, преобразует высокую скорость двигателя в более низкую, одновременно увеличивая крутящий момент, чтобы выходная мощность лучше соответствовала фактическим эксплуатационным требованиям шарового крана.

В электрических приводах шаровых кранов трансмиссия отвечает за передачу уменьшенной мощности на золотник шарового крана. Распространенные способы передачи включают винтовые и зубчатые передачи. Винтовой привод преобразует вращательное движение в поступательное. Выдвижение и втягивание винта приводит в движение сердечник шарового крана, открывая и закрывая его. Зубчатый привод, в свою очередь, передает вращательное движение сердечнику клапана через зацепление шестерен, заставляя сердечник клапана вращаться вокруг своей оси, обеспечивая открытие и закрытие шарового крана. В процессе передачи точное взаимодействие компонентов и превосходные механические характеристики являются ключом к обеспечению точной и стабильной работы шарового крана.

Модуль управления – это «мозг» электропривода шарового крана. Он получает команды от системы управления, такие как сигналы переключения и регулировки, и управляет работой двигателя. При получении команды «открыть» модуль управления управляет прямым вращением двигателя, который через редуктор и передаточный механизм приводит в движение золотник шарового крана, постепенно открывая клапан. При получении команды «закрыть» двигатель вращается в обратном направлении, закрывая клапан. Модуль управления также обеспечивает такие функции, как защита от перегрузки и защита от превышения предельного значения. Например, если клапан встречает значительное сопротивление при открытии или закрытии, в результате чего ток двигателя превышает заданное значение, срабатывает защита от перегрузки, отключая питание двигателя для предотвращения повреждения оборудования. Защита от превышения предельного значения посредством концевого выключателя останавливает двигатель, когда клапан достигает полностью открытого или полностью закрытого положения, предотвращая чрезмерное вращение или перемещение золотника и потенциальное повреждение клапана и компонентов привода.

Устройство обратной связи по положению отслеживает положение золотника шарового крана в режиме реального времени и передает обратную связь модулю управления и системе управления. К распространённым устройствам обратной связи по положению относятся потенциометры и датчики Холла. Потенциометр изменяет своё сопротивление при вращении сердечника клапана, преобразуя сигнал положения сердечника клапана в электрический выходной сигнал. Датчик Холла использует колебания магнитного поля для определения положения магнитного элемента на сердечнике клапана, тем самым получая эту информацию. Система управления использует этот сигнал обратной связи по положению для определения фактического состояния клапана, что позволяет точно контролировать и управлять открытием клапана, а также обеспечивать стабильную работу всей системы управления потоком жидкости.

Электропривод шарового крана, благодаря согласованной работе своих компонентов, преобразует электрическую энергию в механическую, обеспечивая автоматизированное и точное управление электрическим шаровым краном. Его принципы охватывают множество дисциплин, включая механическую передачу и электрическое управление, и играют незаменимую роль во многих областях, включая промышленное производство, водоснабжение и водоотведение, а также передачу энергии.
